High Performance Reinforced Concrete System

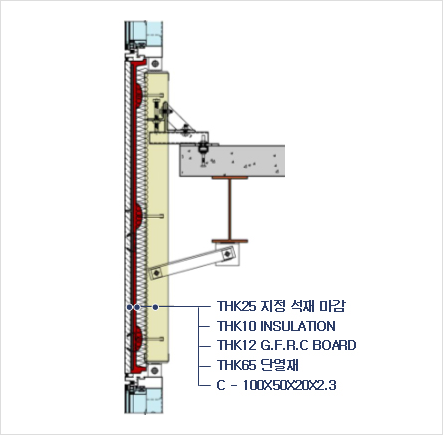

GFRC STONE PANEL
STONE PANEL
- 두께 20~25mm 천연석재로 마감된 판넬
- 석재와 Back Board가 sus-key를 이용한 Back Fixing방식으로 접합
- 석재의 open joint가 가능
- 석재를 Mould에 배열, 제작하므로 표면 평활도가 완벽하게 유지
적용사례
제품사양
| 내역 | 단위 | 치수 | 비고 |
|---|---|---|---|
| 판넬 크기 (H) | m | 12 (최대 크기) 5 ~ 6 (적정크기) | 허용오차 3mm 내외 |
| 판넬 크기 (W) | m | 2.5 이하 (운반 차량 제한) | 허용오차 3mm 내외 |
| 판넬 면적 | ㎡ | 30 (15 이하 : 적정) | 허용오차 1mm 내외 |
| 판넬 총두께 | mm | 170 | 석재중량 포함 |
| 판넬 단위중량 | kg/㎡ | 126 | sus-key : 20개/㎡ |
| 석재부착강도 | kg/㎡ | 5.000 |

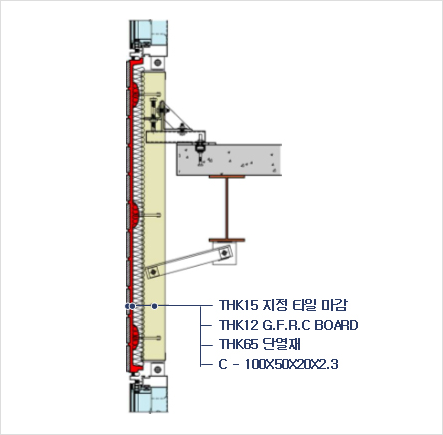

GFRC TILE PANEL
TILE PANEL
- 벽돌 타일이나 일반 타일이 부착되어 제작되는 판넬
- 공장에서 타일을 mould에 배열하여 일체식으로 제작
- 평활도가 우수
- 타일 탈락이나 백화현상이 없음
적용사례
제품사양
| 내역 | 단위 | 치수 | 비고 |
|---|---|---|---|
| 판넬 크기 (H) | m | 12 (최대 크기) 5 ~ 6 (적정크기) | 허용오차 3mm 내외 |
| 판넬 크기 (W) | m | 2.5 이하 (운반 차량 제한) | 허용오차 3mm 내외 |
| 판넬 면적 | ㎡ | 30 (15 이하 : 적정) | 허용오차 1mm 내외 |
| 판넬 총두께 | mm | 150 | 타일종류에 따라 다름 |
| 판넬 단위중량 | kg/㎡ | 75 ~ 85 |

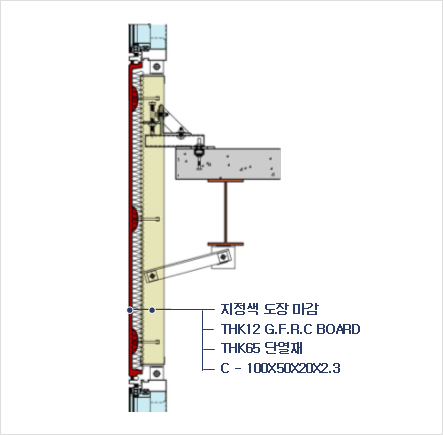

GFRC PAINT PANEL
PAINT PANEL
- 공장에서 불소수지, 우레탄, 수성페인트 등 지정도료로 마감이 완성되어 제작
- 균일한 색상유지가 가능
- 다양한 색상의 외관을 연출
적용사례
제품사양
| 내역 | 단위 | 치수 | 비고 |
|---|---|---|---|
| 판넬 크기 (H) | m | 12 (최대 크기) 5 ~ 6 (적정크기) | 허용오차 3mm 내외 |
| 판넬 크기 (W) | m | 2.5 이하 (운반 차량 제한) | 허용오차 3mm 내외 |
| 판넬 면적 | ㎡ | 30 (15 이하 : 적정) | 허용오차 1mm 내외 |
| 판넬 총두께 | mm | 135 | 두께 12mm 기준 |
| 판넬 단위중량 | kg/㎡ | 55 |

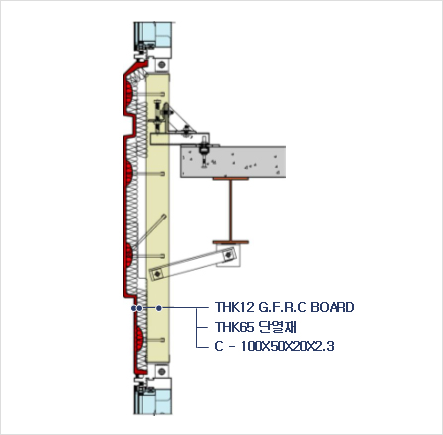

GFRC PASTEL PANEL
PASTEL PANEL
- 파스텔톤의 칼라콘크리트 마감
- 판넬 제작시 원하는 색상의 안료나 골재 등을 혼합하여 생산
- 변색의 우려가 없음
- 다양한 문양과 질감의 표현이 가능
적용사례
제품사양
| 내역 | 단위 | 치수 | 비고 |
|---|---|---|---|
| 판넬 크기 (H) | m | 12 (최대 크기) 5 ~ 6 (적정크기) | 허용오차 3mm 내외 |
| 판넬 크기 (W) | m | 2.5 이하 (운반 차량 제한) | 허용오차 3mm 내외 |
| 판넬 면적 | ㎡ | 30 (15 이하 : 적정) | 허용오차 1mm 내외 |
| 판넬 총두께 | mm | 135 | 두께 12mm 기준 |
| 판넬 단위중량 | kg/㎡ | 55 |
